XL-III
密集型母线槽

XL-III系列密集型母线系统隶属于XL产品系列,是我公司面对国内外激烈的市场竞争,深入研究密集型母线运行机理并结合XL-1、XL-II母线系列产品多年的销售、生产、质量控制、产品实际安装、运行、售后...

  1. 蓝月亮官方网站
  2. 蓝月亮官方网站
  3. 蓝月亮官方网站

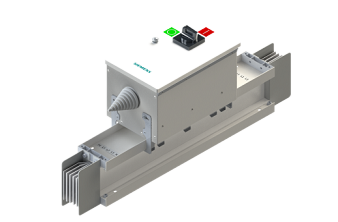

密集型母线槽

蓝月亮官方网站

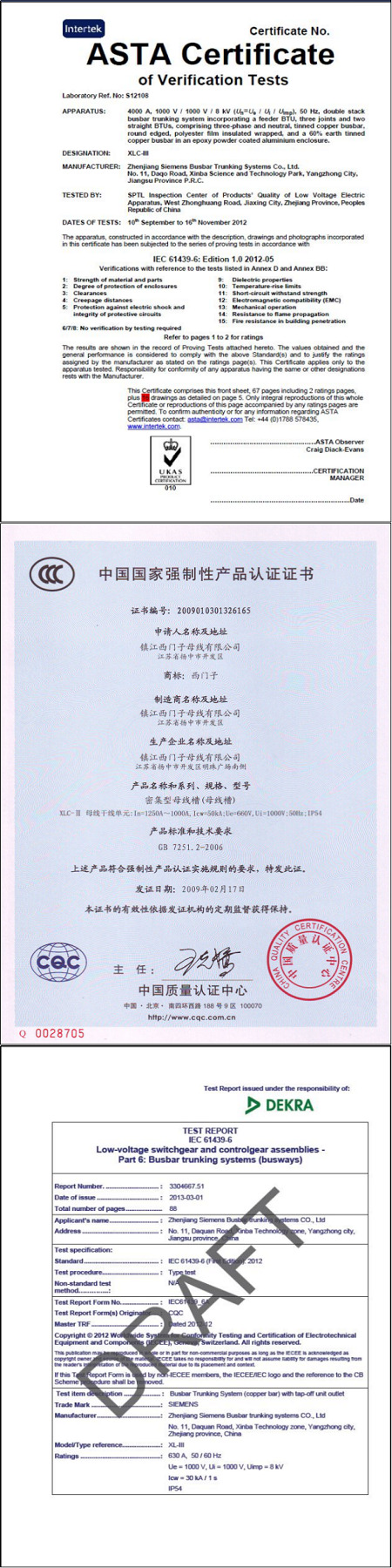

XL-III系列密集型母线槽,具备结构紧凑、性能可靠、设计灵活、使用寿命长、安装维护简便的优点,产品通过3C、CQC、KEMA、ASTA、UL等认证,符合IEC60439、GB7251等标准要求,采用“三明治”结构,具有散热快、动热稳定性好、阻抗低、损耗小等特点,通过9级抗震试验,使用寿命三十年以上。XL-III系列密集型母线槽作为镇江西门子母线有限公司的主流产品,可用在各类大容量输配电系统中,已广泛运用于汽车、工矿企业、机场、冶金、政府、高层建筑等领域。

产品优势:

1.性能稳定,动热稳定性高,火灾荷载极低,插接方案灵活易变更
2.产品设计紧凑,空间要求小,易于产品安装和维护,调试时间短
3.“三明治”母排结构,低磁化率,阻抗低,损耗小

产品特点:

1.铆接技术:引进英国亨罗布自冲铆接技术,铆接质量持续稳定,铆接工序周期减少
2.外壳设计:6063F高强度铝镁合金、减少涡流效应,齿状结构增大60%散热效率,机械强度高
3.绝缘配置:杜邦、3M品牌高性能绝缘材料,阻燃性能优,符合ROHS认证
4.插接装置:采用“T”型插脚结构,稳定、可靠、载流能力强
5.智能配电:能实时检测母线槽运行过程中各类电参量和环境参量、故障预警和报警、运维提醒等,实现产品数字化和智能化





额定电流RatedCurrent                                              A          400/630/800/1000/1250/1600/2000/2500/3200/4000/5000/6300
分接单元电流等级RatedCurrentofTapOffUnits          A         100/160/250/400/630/800/1000/1250/1600
额定绝缘电压RatedInsulationVoltage                       VAC     1000
额定工作电压RatedWorkingVoltage                         VAC     1000(分接单元690)1000(TapOffUnits690)
额定频率RatedFrequency                                        Hz        50、60
防护等级ProtectionDegree                                                   IP54、IP65
表面处理SurfaceTreatment                                                  喷塑Plasticspraying
外壳材料EnclosureMaterial                                                  铝镁合金Aluminum-magnesiumalloy
导体材料ConductorMaterial                                                  铝或铜AlorCu
接地方式GroundingMode                                                     外壳作PEEnclosureasPE/PEN作保护中性线PENasneutral/独立PE导体IndependentPE
