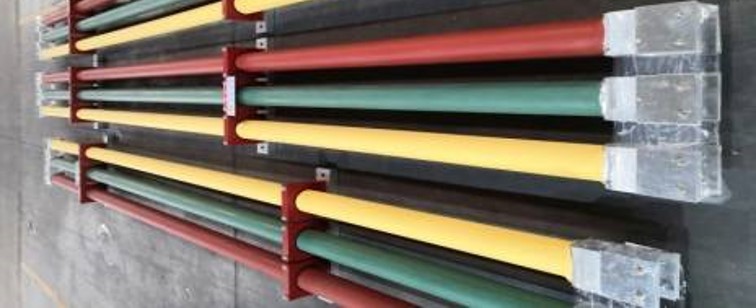

FDGM系列风电母线用于风电机组塔架内，代替风能电缆，进行传输电能。该产品适用于发电容量为1MW 及以上的风电机组，为保证安装绝缘母线后母线与发电机的柔性连接，使发电机能够自由转动，以适应风向变化，在塔顶风力发电机出线端和塔底与配电柜连接端各保留一段风能电缆。风电母线沿塔架内壁安装并与风能电缆通过电缆转接箱进行转接，进而取代此区间的风能电缆。各项技术性能指标符合GB7251.1、 GB7251.6等标准要求，产品主要应用风电塔架内部。

产品优势：

1.产品结构：结构紧凑，布局合理，采用标准化部件方案，工程设计便利
2.经济选型：母线导体的集肤效应系数较小，载流能力强，机械强度高，电能损耗小
3.安全防护：外壳防护等级高，消除了外界潮气、灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性

产品特点：

1.母线采用优质空心铝镁合金管作为导体，导体的集肤效应系数较小、电能损耗小。散热条件也比较好，母线温升较低。
2.母线外部绝缘护套绝缘性能高，介电强度高，介质损耗小，抗老化性能优越，阻燃，可在-60℃～+110℃之间正常工作。
3.该母线采用特殊工艺外套绝缘护套后，整段母线达到全封闭效果。能应用在污秽、潮湿、盐雾较重的风力发电场。
4.母线管形结构的金属导体机械性能高、抗弯性好，因此母线的允许跨距大、抗震能力强，能承受较大的短路电流。
5.母线的跨距设计为2～3 米，不但能减少支撑及固定装置数量，还能节约风塔内的空间，便于安装和检修，一次安装成型，检修维护工作量小。

参数名称                                        单位  参数值
额定电压                                        kV     1~3
1min工频干耐受电压                     kV      3.5~6.5
雷电冲击耐受电压                         kV      40
额定频率                                       Hz       50&60
额定电流                                       A         1000~4000
额定短时耐受电流（有效值）2s   kA       10~63
额定峰值耐受电流                         kA       25~125
防护等级 管母IP65/金属网罩                   IP20

公司名称：江苏大全封闭母线有限公司
